زاویه سنج چیست؟ انواع زاویه سنج و تمام چیزهایی که باید راجع به آن بدانید.
امروزه بسیاری از قطعات و ابزارهایی که در صنایع مختلف مورد نیاز هستند نیازمند داشتن دقت بالا و ظرافت بسیار زیادی می باشند.
این امر به این معناست که ساختن این نوع از قطعات، به همان میزان به ابزار اندازه گیری دقیق نیازمند است.
اگر با اندازه گیری های دقیق در کار خود سر و کار داشته باشید، احتمالاً نام زاویه سنج به گوشتان خورده است.
اما ممکن است برای برخی سوال باشد که: “زاویه سنج چیست؟”
زاویه سنج یکی از ابزار های مهم برای اندازه گیری زاویه های قطعات مختلف و منتقل کردن اندازه گیری های انجام شده به قطعه مورد نظر میباشد.
زاویه سنج می تواند بر اساس نیروی گرانش، زاویه شیب یک سطح و یا زاویه موجود در گوشه های داخلی و یا خارجی یک قطعه خاص را اندازه گیری کند.
و در تعیین ارتفاع سطح شیب دار نیز مورد استفاه قرار می گیرد.این ابزار در صنعت چوب و نجاری، کابینت سازی و کار با ام دی اف، طراحی دکوراسیون داخلی، نصب کف پوش و دیگر صنایع کاربرد دارد.
در این مطلب از گروه انواع ابزارآلات ابزار سیار به معرفی انواع زاویه سنج و تمام چیزهایی که باید راجع به آن بدانید خواهیم پرداخت.
با ما همراه باشید.
انواع زاویه سنج و شیوه خواندن زاویه از روی آنها
زاویه سنج ها را به طور کلی میتوان بر حسب دقت آنها دسته بندی کرد.
بر این اساس سه نوع زاویه سنج وجود دارد که عبارتند از:

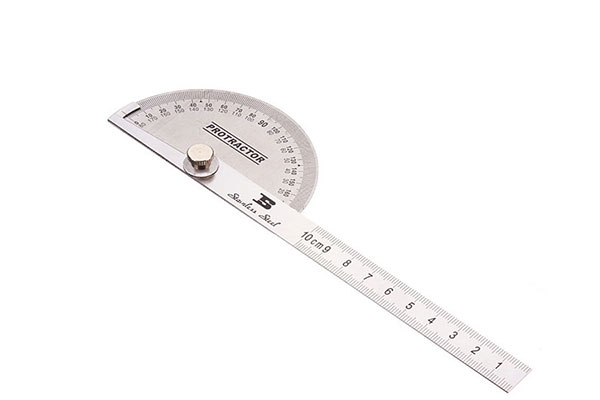

زاویه سنج ساده یا زاویه سنج دسته فلزی (نقاله ای)
این نوع زاویه سنج، شباهت بسیار زیادی با نقاله هایی دارد که معمولاً در درس هندسه در مدارس مورد استفاده قرار می گیرند و از دو بخش نقاله 180 درجه ای و یک دسته فلزی تشکیل شده اند.دسته فلزی میتواند تقسیم بندی و عدد گذاری شده باشد و یا هیچگونه درجه بندی و نداشته باشد. در ضمن، این درجه بندی میتواند بر حسب واحدهای متریک (میلی متر) و یا ایمپریال (اینچ) انجام گرفته باشد.این دسته فلزی به قسمت نقاله ای زاویه سنج ساده متصل میشود و نوک پیکان آن، اندازه زاویه مورد نظر را نمایش می دهد،دقت اندازه گیری این زاویه سنج 1 درجه است.
هر خط مشخص شده روی بخش نقاله زاویه سنج دسته فلزی، نشانگر یک درجه میباشد.

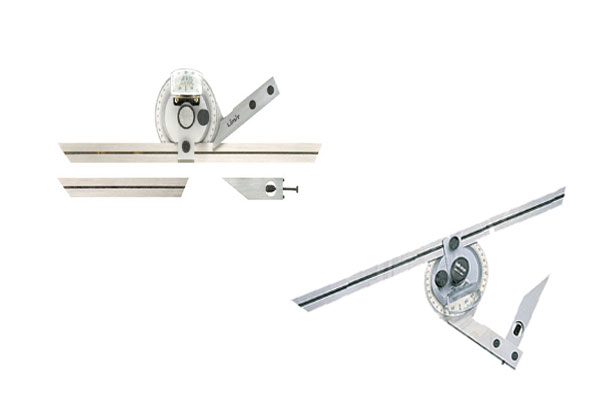

زاویه سنج ذره بینی
این زاویه سنج از دقت بسیار بالایی برخوردار است،برای اندازه گرفتن زوایای مختلف در هنگام انجام دادن پروژه های عمرانی و… مورد استفاده قرار می گیرد،ساختار این زاویه سنج پیچیده تر از انواع دیگر است.
کاربرد زاویه سنج ذره بینی
زاویه سنج ذره بینی که به دلیل استفاده گسترده آن در صنایع مختلف به آن زاویه سنج یونیورسال (universal) نیز میگویند، دارای یک صفحه مدرج است که میتوان با استفاده از آن مقدار دقیق زاویه را اندازه گرفت.
دقت زاویه سنج ذره بینی 5 دقیقه است که به معنای 12/1 درجه میباشد.
نحوه کار زاویه سنج ذره بینی
همچنین مجهز به یک قسمت ورنیه است که با استفاده از آن میتوان مقدار دقیق زاویه را تا یک دوازدهم درجه محاسبه کرد.برای این کار همانند دیگر ابزاری که به بخش ورنیه مجهز هستند، بخش اصلی مقدار صحیح زاویه را به ما میدهد و بخش ورنیه دقیقه آن را در اختیار ما میگذارد،با جمع کردن این دو مقدار میتوان اندازه دقیق زاویه مورد نظر را پیدا کرد.
در زاویه سنج ذره بینی قطعه و یا جسم و سطح مورد نظر، بین تیغه و پایه زاویه سنج قرار می گیرند و مقدار درجه از روی نقاله خوانده می شود،مقدار دقیقه نیز از روی قسمت ورنیه زاویه سنج به دست می آید.
یک مدل زاویه سنج ذره بینی با نام زاویه سنج ذره بینی اینسایز کد 360 در سایت ابزار سیار موجود می باشد.
شایان ذکر است که زاویه سنج های ذره بینی با دقت 2 دقیقه نیز موجود هستند.
تفاوت این نوع از زاویه سنج ها با زاویه سنج ذره بینی با دقت پنج دقیقه، به غیر از دقت بالاتری که دارند، این است که در هنگام محاسبه میزان دقیقه زاویه مورد نظر در مدل دو دقیقه ای، باید عدد پیدا شده از بخش ورنیه را در 2 ضرب کنیم و در مدل پنج دقیقه ای، عدد به دست آمده را در 5 ضرب خواهیم کرد.

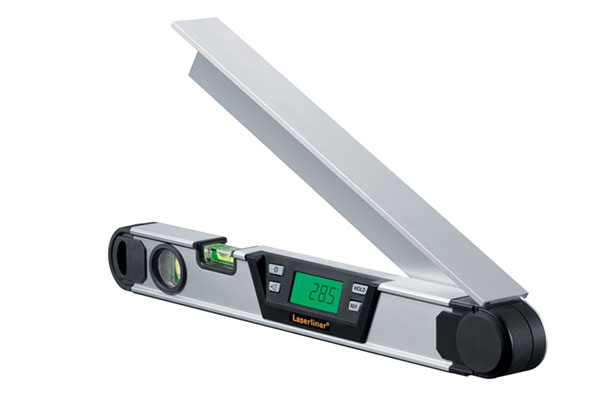

زاویه سنج دیجیتال
این زاویه سنج از تمامی زاویه سنج های دیگر دقت بالاتری دارد با استفاده از آنها می توان برش ها و تغییرات میلی متری را در قطعات ایجاد کرد دقت تفکیک آنها آنقدر زیاد است، که تا 0.01 دقیقه را نیز میتوانند نمایش دهند.
کاربرد زاویه سنج دیجیتال
از زاویه سنج دیجیتالی برای برش دادن زوایای دقیق قطعات ظریف صنعتی، مانند چرخ دنده ها استفاده میشود.
انواع زاویه سنج دیجیتال
در صنایع چوبی نیز برای ایجاد کردن برش های بسیار دقیق از آنها استفاده میشود.
همچنین در صنعت خودرو سازی، برای تنظیم کردن دقیق زاویه چرخ ها اتومبیل، مورد استفاده قرار می گیرند.
باید دانست که این نوع از زاویه سنج ها در برابر ضربه، حساس هستند و ممکن است آسیب ببینند.
